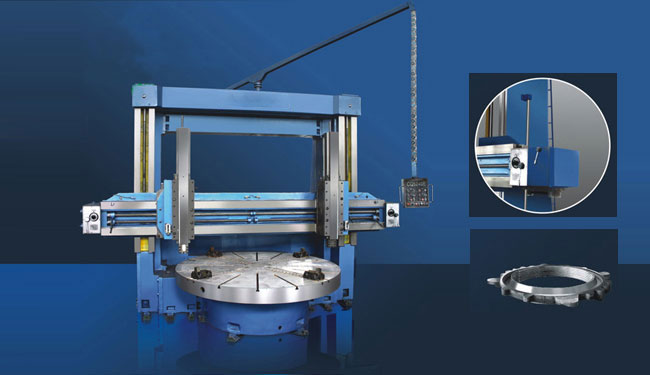

CQ5240E雙柱立式車床
產品特點
- 1、本系列機床為通用型雙柱立車，通過擴大加工范圍，獲得了很高的性價比，可廣泛應用于電機、水輪機、航空、礦山等行業的粗精加工，其中加工高度3200mm、3500mm款被廣泛應用于風電輪轂的加工。
- 2、機床主傳動分為交流和直流兩種，工作臺分為滑動導軌、靜壓導軌供用戶選用。
- 3、主傳動邏輯控制采用日本OMRON可編程序控制PC控制，可靠性好。
- 4、進給系統為交流18級。
- 5、可選配冷卻裝置、數顯裝置等附件。
- 6、油箱外掛單獨供油，并加有強冷裝置，使得液壓系統在惡劣條件下工作可靠，也延長了油質的使用壽命，降低了客戶的使用成本。
- 7、電器元件全部采用施奈德或西門子，工作臺流量控制采用德國西德福流量發訊器。
- 8、可選配車螺紋裝置，可車削大直徑大導程螺紋。
- 9、本系列車床全部采用優質樹脂砂鑄件，經回火和時效，機床剛性和精度持久性好。
規格參數
|
參數名稱
|
單位
|
C5231E H/W
|
CQ5235E H/W
|
CQ5240E H/W
|
||
|
車削直徑
|
mm
|
3150
|
3500
|
4000
|
||
|
工作臺直徑
|
mm
|
2830
|
2830/3150
|
3150
|
||
|
工件高度H
|
mm
|
1600/2100/2600/3200
|
1600/2100/2600/3200
|
1600/2100/2600/3200
|
||
|
工件重量
|
t
|
10/16/25
|
10/16/25
|
10/16/25
|
||
|
右垂直刀架切削力
|
kn
|
35
|
35
|
35
|
||
|
左垂直刀架切削力
|
kn
|
30
|
30
|
30
|
||
|
總切削力
|
kn
|
63
|
63
|
63
|
||
|
工作臺扭矩
|
kn.m
|
63
|
63
|
63
|
||
|
工作臺轉速級數
|
16
|
14
|
14
|
|||
|
工作臺轉速范圍
|
r/min
|
2-63
|
2-40
|
2-40
|
||
|
垂直刀架搬度極限
|
度°
|
±30。
|
±30。
|
±30。
|
||
|
刀架進給量范圍(18級)
|
mm/min
|
0.25-90
|
0.25-90
|
0.25-90
|
||
|
橫梁行程
|
mm
|
1250/1750/2250/2850
|
1250/1750/2250/2850
|
1250/1750/2250/2850
|
||
|
橫梁移動速度
|
mm/min
|
350
|
350
|
350
|
||
|
右垂直刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
||
|
右垂直刀架水平行程
|
mm
|
1725
|
1900
|
2200
|
||
|
左垂直刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
||
|
左垂直刀架水平行程
|
mm
|
1725
|
1900
|
2200
|
||
|
刀架快速移動速度
|
mm/min
|
1560
|
1560
|
1560
|
||
|
刀桿截面尺寸(寬*高)
|
mm
|
40*50
|
40*50
|
40*50
|
||
|
主電動機功率
|
Kw
|
55
|
55
|
55
|
||
|
機床外形尺寸(長*寬*高)
|
cm
|
570*440*435
工作高度為160 |
610*440*435
工作高度為160 |
678*440*435
工作高度為160 |
||
|
機床重量
|
t
|
42
|
45
|
48
|
||
|
備注
|
刀架可選裝國產或進口數顯 | |||||
| 技術參數左邊列數值為標準型產品 | ||||||
